晶間腐蝕測試常用的三種方法

　　晶間腐蝕的評定測試方法大致可以分為三大類：化學試驗方法、物理試驗方法和電化學試驗方法。

　　化學試驗方法很多，比較成熟，應用廣泛;物理檢驗方法主要有金相法和彎曲法，特別是金相檢驗方法，長期以來在獲得晶粒邊界附近的結構和成分方面有重要的意義;電化學檢驗法以期快速、定量、無損以及便于現場檢驗等優點，近年來越來越多應用于現代材料的腐蝕監測與檢測。

　　一、化學試驗方法

　　這一方法是最早開始使用的方法，比較成熟，用于檢測不銹鋼或者鎳基合金晶間腐蝕敏感性的試驗方式，試驗主要是利用標準熱酸浸泡的方法。

　　測定試驗前后試樣重量與試驗樣品的總面積和實驗時間之間的關系來評定材料的晶間腐蝕情況。根據GB/T4334-2008中對化學測試方法要求，道哥匯總了如表：

　　化學試驗方法簡單設備

　　二、物理試驗方法

　　評定交貨狀態的材料或者產品有無晶間腐蝕敏感性，或確認處于運動狀態的或遭受破壞的設備有無晶間腐蝕敏感性，可直接采用一些物理檢驗方法，常用的一些物理方法有：彎曲法，金相法，聲響法，電阻法，強度法，超聲波法，渦流法，液滲法，內摩擦法和微觀分析等方法。

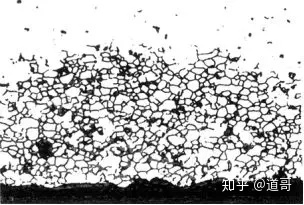

　　物理檢驗方法(金相法)

　　三、電化學試驗方法

　　電化學試驗的方法近年來在材料腐蝕研究領域，應用越來越多，在晶間腐蝕研究的電化學方法中，道哥認為可以分為以下幾種方法。

　　1)草酸電解浸蝕法

　　由Streicher研究發展起來的草酸電解浸蝕試驗，是一種快速、靈敏的晶間敏感性篩選方法，由于電解浸蝕時晶界上碳化絡的溶解速度比晶粒本體快，因此可在顯微鏡下觀察到腐蝕的"溝壑狀"組織結構，當碳化物以不連續的方式存在時，則可以觀察到"混合型"的結構。晶體取向不同，溶解速度不同，從而引起階梯狀結構。

　　草酸電解浸蝕試驗方法能選擇性地溶解碳化鉻，因此它可檢驗因碳化鉻沉淀引起敏化的任何合金，也可以用來檢驗用鈦和鈮穩定的合金。

　　2)恒電位法

　　恒電位法是根據晶間腐蝕敏感材料與耐晶間腐蝕材料不同的陽極極化行為來檢測腐蝕敏感性。測量方法是通過極化曲線的形狀或者通過第二陽極峰來檢驗和判斷晶間腐蝕。

　　此方法可用極化曲線的形狀判斷敏化的鐵素體和馬氏體不銹鋼，但是很難區別敏化與非敏化奧氏體不銹鋼的晶間腐蝕敏感性。

　　3)掃描參比電極法

　　掃描參比電極首先由美國科學家Isassa創立，并成功用來研究不銹鋼晶間腐蝕敏感性。

　　該技術被用來確定晶間腐蝕發生的原始位置和敏化點位區間，此外還有研究者將掃描參比電極技術與電化學動電位再活化技術進行比較，發現該技術的應用更有效的得出晶間腐蝕條件下腐蝕電流與電解液中形成的電位分布之間的半定量關系。

　　4)電化學動電位再活化法

　　電化學動電位再活化法(Electrochemical Potentiokinetic Reactivation，EPR)是通過測量并分析試樣在配置電解液中的再活化極化曲線以獲知晶界貧鉻區的溶解行為，進而判斷試樣的晶間腐蝕敏感程度。

　　電化學動電位再活化法具有快速、定量、非破壞等優點，常用來測試奧氏體不銹鋼晶間腐蝕敏感程度。

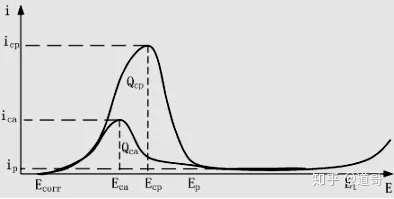

　　電化學動電位再活化法

　　本文由晶間腐蝕試驗機廠家國測航天收集整理自網絡，僅供學習和交流，版權歸原作者所有，非常感謝!
